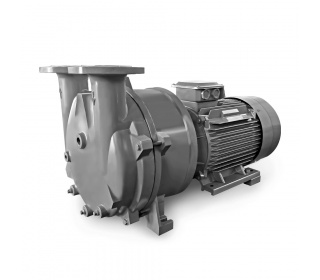

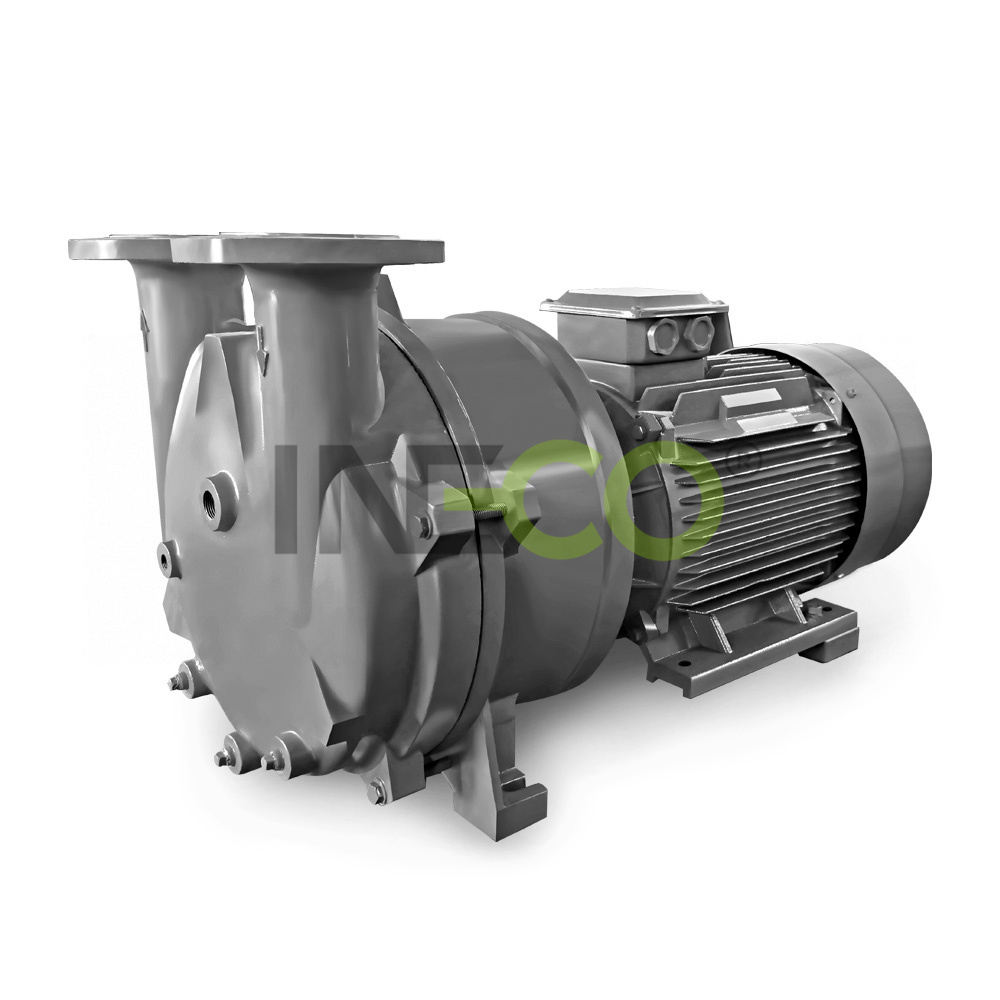

Pompe cu inel de lichid
Caracteristici:
- exploatare fără ulei
- potrivite pentru aspirarea gazelor şi a vaporilor
- ating un vacuum relativ puternic
- sunt capabile să lucreze simultan cu gaz şi cu lichid
- prin instalarea supapei anticavitaţie se asigură
protecţia împotriva cavitaţiei
- exploatare sigură cu întreţinere minimă
- funcţionare lină, fără vibraţii
- exploatare rentabilă
Aplicaţii:
- industria chimică
- industria alimentară
- industria farmaceutică
- industria hârtiei
- industria ambalajelor
- evaporare şi uscare
Principiul:

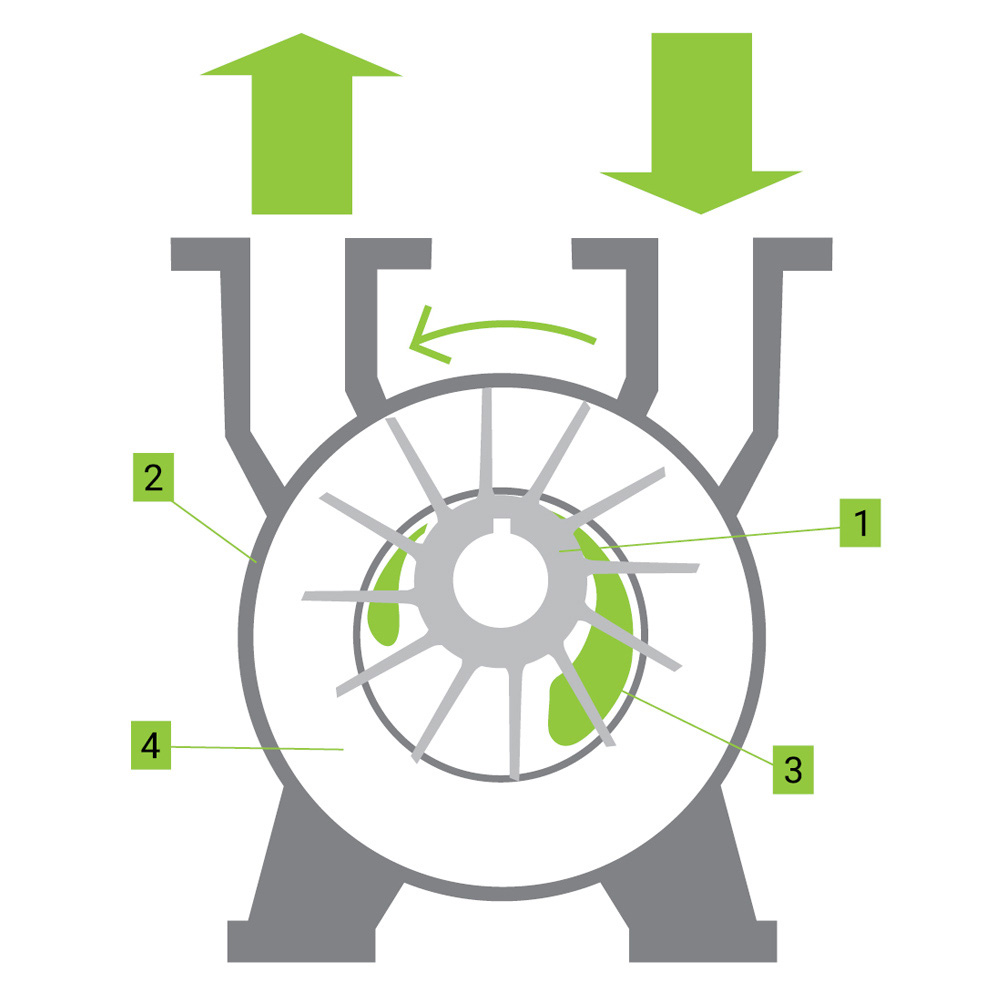

Principiul de funcționare al pompei de vid cu inel de lichid se bazează pe „inelul de lichid“. Rotorul cu lamele fixe (1) se roteşte în stator (2), în care este amplasat excentric. Datorită forţei centrifuge se ajunge la crearea inelului de lichid din lichidul de lucru (3). În camerele de compresie (4), între lamele şi inelul de apă, se ajunge la modificarea presiunii şi la crearea de vacuum. Pe timpul exploatării pompa trebuie alimentată cu o cantitate suficientă de lichid de lucru, pentru a ajunge la puterea solicitată. Totodată lichidul de lucru răceşte pompa de vid în sine şi reţine eventuala contaminare a gazului aspirat.
|
Modele |
Frecvenţă (Hz) |
Viteza motorului |
Debit maxim (m3/hod) |
Vacuum (mbar) (abs) |
Motor (IP55), 50Hz, (60Hz)* |
Zgomot (dB) |
Greu- tate (kg) |
Max. fluid deoperare în timpul funcționării intermitente (l/h) |
Tipul de debitmetru recomandat |
||
|
Putere (kW) |
Tensiune (V) |
Curent (A) |
|||||||||
|
Triplă |
|
LRX 2060 |
50 |
2840 |
27 |
33 |
0,81 |
200-240 Δ/345-415 Y |
3,4 |
62 |
37 |
120 |
R-1/R |
|
LRX 2061 |
50 |
2840 |
52 |
33 |
1,45 |
200-240 Δ/345-415 Y |
3,3 |
65 |
41 |
120 |
R-1/R |
|
LRX 2070 |
50 |
2860 |
80 |
33 |
2,35 |
200-240 Δ/345-415 Y |
6,5 |
66 |
66 |
150 |
R-1/R |
|
LRX 2071 |
50 |
2880 |
110 |
33 |
3,85 |
200-240 Δ/345-415 Y |
8,2 |
72 |
85 |
252 |
R-1/R |
|
LRX 5110 |
50 |
1440 |
165 |
33 |
4 |
345-415 Δ |
8,7 |
63 |
120 |
402 |
R-1/R |
|
LRX 5111 |
50 |
1440 |
230 |
33 |
5,5 |
345-415 Δ |
11,5 |
68 |
150 |
498 |
R-2/R |
|
LRX 5121 |
50 |
1440 |
280 |
33 |
7,5 |
345-415 Δ |
15,4 |
69 |
210 |
600 |
R-2/R |
|
LRX 5131 |
50 |
1460 |
400 |
33 |
11 |
345-415 Δ |
22,6 |
73 |
280 |
900 |
R-2/R |
|
LRX 5161 |
50 |
970 |
500 |
33 |
15 |
345-415 Δ |
31,4 |
74 |
390 |
1200 |
R-2/R |
|
LRX 6110 |
50 |
1440 |
165 |
33 |
4 |
345-415 Δ |
8,7 |
63 |
148 |
402 |
R-2/R |
|
LRX 6111 |
50 |
1440 |
230 |
33 |
5,5 |
345-415 Δ |
11,5 |
68 |
196 |
498 |
R-2/R |
|
LRX 6121 |
50 |
1440 |
280 |
33 |
7,5 |
345-415 Δ |
15,4 |
69 |
220 |
600 |
R-2/R |
|
LRX 6131 |
50 |
1460 |
400 |
33 |
11 |
345-415 Δ |
22,6 |
73 |
314 |
900 |
R-2/R |
|
LRX 6161 |
50 |
970 |
500 |
33 |
15 |
345-415 Δ |
31,4 |
74 |
426 |
1200 |
R-2/R |
