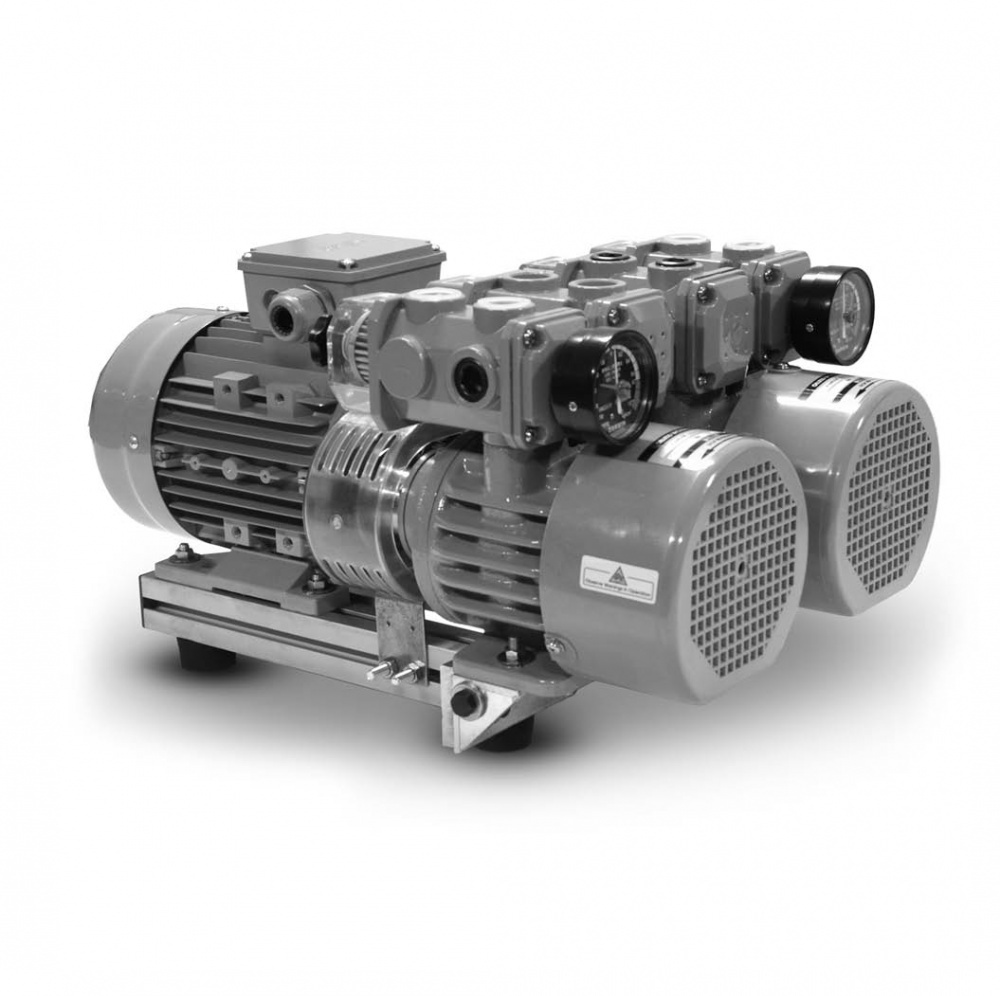

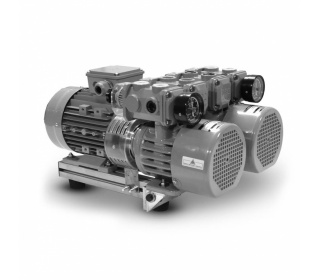

Pompe cu palete combinateRVP 52, RVP 62, RVP 82
Caracteristici:
- exploatare fără ulei
- sursă de vid fără conţinut de impurități
- kompaktná a spoľahlivá konštrukcia
- structură compactă şi fiabilă
- instalare şi întreținere uşoară
- greutate şi dimensiuni reduse
- funcţionare lină, fără vibraţii
- exploatare rentabilă
Aplicaţii:
-
- utilaje tipografice- industria mediului- industria alimentară- transport pneumatic- automatizări- industria ambalajelor- industria lemnuluiutilaje tipografice
- industria mediului
- industria alimentară
- transport pneumatic
- automatizări
- industria ambalajelor
- industria lemnului
Principiul:
Principiul de funcționare al pompei de vid cu palete se bazează pe palete rotative. Rotorul (2) este montat într-un stator cilindric (1), excentric, în partea de sus, astfel încât aproape să atingă statorul. Forţa centrifugă împinge paletele (4) spre peretele statorului. Rotația statorului determină modificarea volumului camerelor de compresie (7) dintre două palete şi stator, ceea ce duce la aspirarea gazelor.
1) Stator
2) Rotor
3) Palete din carbon
4) Intrare
5) Ieşire
6) Cameră de compresie
| Modele |
Mulţime (L/min)50/60Hz |
Max. vid (mbar) 50/60Hz |
Motor (IP54), 50Hz / 60Hz |
Zgomot (dB) |
Greu- tate (kg) |
racordare pumpe (filet interior) |
||
|
Putere |
Tensiune |
Curent |
||||||
| (kW) | (V) | (A) | ||||||
|
Triplă |
||||||||
| RVP 52 | 405/480 | 860/900 | 1,5 |
200-240 ∆ / 345-415 Y | 6 ∆/ 3,3 Y | 65/70 | 46,5 | 3/4” |
| RVP 62 | 575/685 | 860/900 | 2,2 |
200-240 ∆ / 345-415 Y | 7,8 ∆/ 4,8 Y | 66/71 | 61 | 3/4” |
| RVP 82 | 1130/1350 | 880/ 924 | 3,7 |
200-240 ∆ / 345-415 Y | 12 ∆/ 9,2 Y | 67/73 | 138 | 1” |
