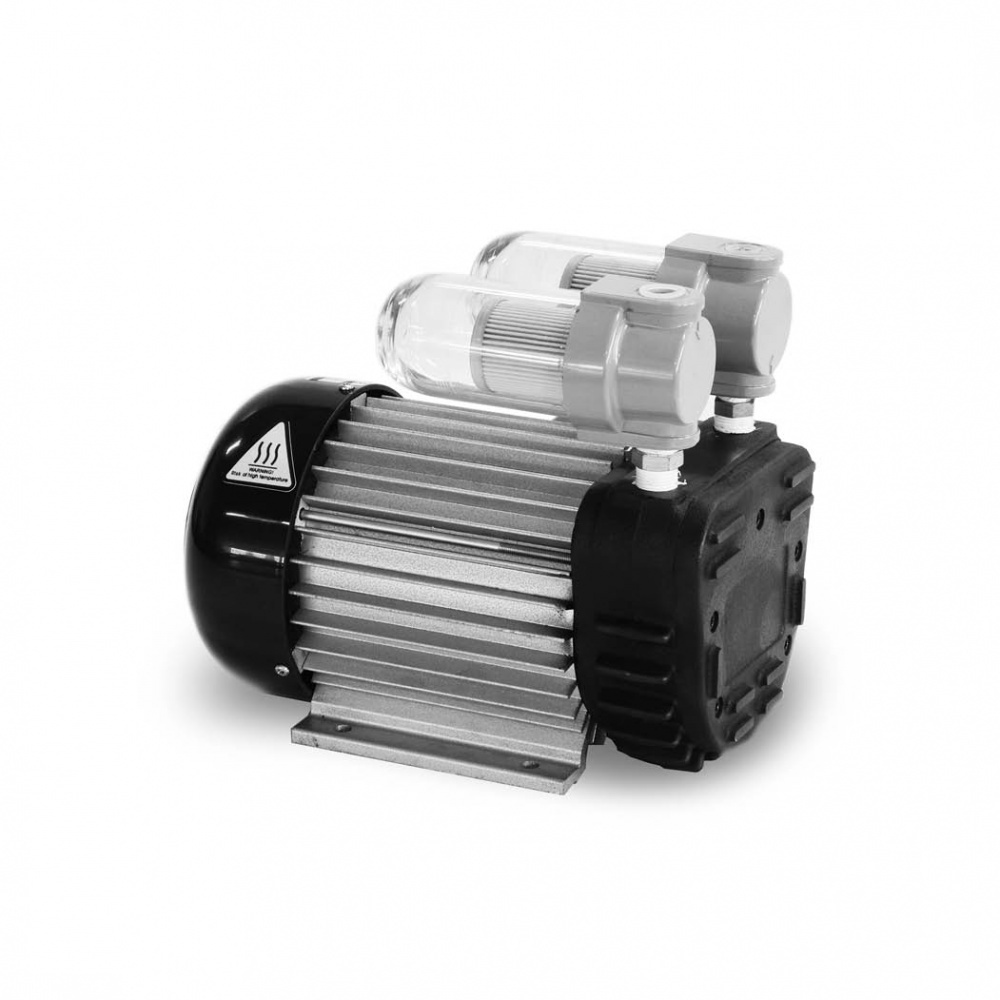

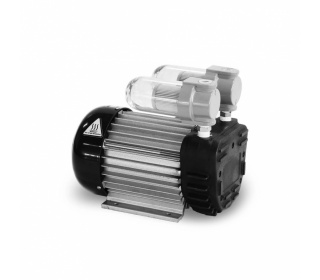

Pompe de vid cu paleteModele RV 22, RV 26
Caracteristici:
- exploatare fără ulei
- sursă de vid fără conţinut de impurități
- kompaktná a spoľahlivá konštrukcia
- structură compactă şi fiabilă
- instalare şi întreținere uşoară
- greutate şi dimensiuni reduse
- funcţionare lină, fără vibraţii
- exploatare rentabilă
Aplicaţii:
-
- utilaje tipografice- industria mediului- industria alimentară- transport pneumatic- automatizări- industria ambalajelor- industria lemnuluiutilaje tipografice
- industria mediului
- industria alimentară
- transport pneumatic
- automatizări
- industria ambalajelor
- industria lemnului

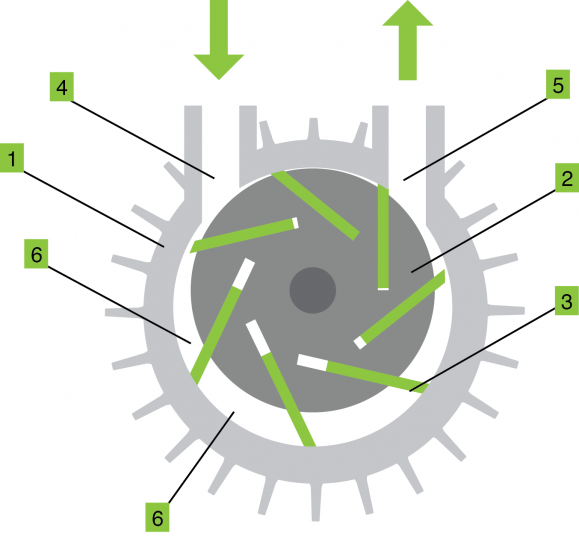

Principiul:
Principiul de funcționare al pompei de vid cu palete se bazează pe palete rotative. Rotorul (2) este montat într-un stator cilindric (1), excentric, în partea de sus, astfel încât aproape să atingă statorul. Forţa centrifugă împinge paletele (4) spre peretele statorului. Rotația statorului determină modificarea volumului camerelor de compresie (7) dintre două palete şi stator, ceea ce duce la aspirarea gazelor.
1) Stator
2) Rotor
3) Palete din carbon
4) Intrare
5) Ieşire
6) Cameră de compresie
|
Modele |
Mulţime (L/min)50/60Hz |
Vid (mbar) |
Motor (IP54), 50Hz / 60Hz |
protecţie termică |
Zgomot (dB) |
Greu- tate (kg) |
racordare pumpe (filet interior) |
||
|
Putere |
Tensiune |
Curent |
|||||||
| (kW) | (V) | (A) | |||||||
|
Unică |
|||||||||
| RV 22 | 120/135 | 850 | 0,31 / 0,38 | 230 (110) | 1,6 / 1,8 (3,5) | áno | 59/62 | 13 | 3/8” |
| RV 26 |
135/155 | 850 | 0,31 / 0,38 |
230 (110) | 1,9 / 2,2 (3,8) | áno | 59/62 | 14 | 3/8” |
Pompe de vid cu palete, cu piston, cu inel de lichidCatalog (pdf/3MB)
| Suflantele şi pompele RV îndeplinesc condiţiile cuprinse în Directiva 2002/95/ES a Parlamentului European şi a Consiliului din 27. ianuarie 2003. privind utilizarea anumitor substanţe periculoase în echipamentele electrice şi electronice. |  | Suflantele şi pompele RV cu canale laterale corespund Directivei pentru utilaje industriale ale Comunităţii Europene (CE). |
