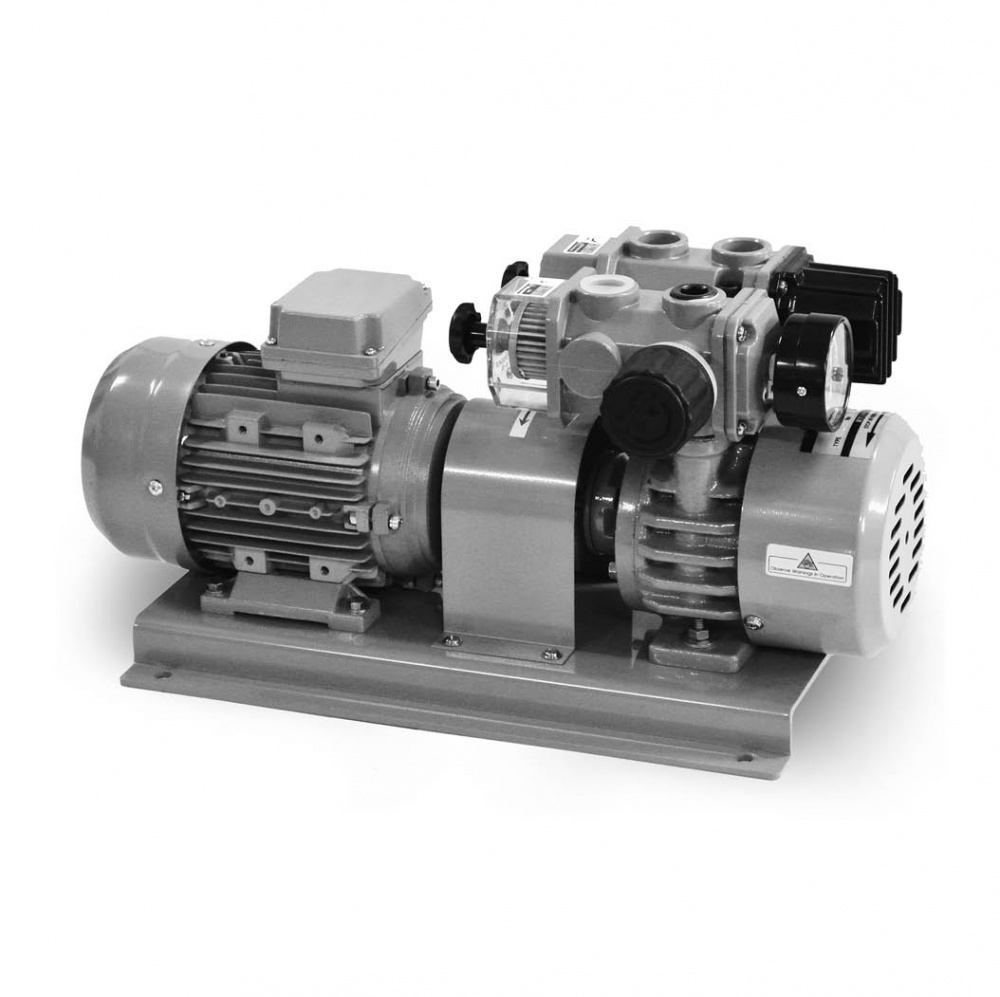

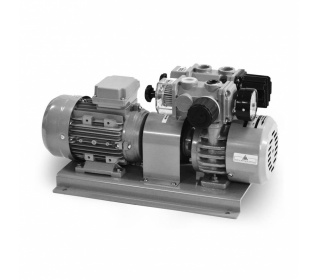

Pompe de vid cu palete RV 33, RV 53, RV 63, RV 83

Caracteristici:

exploatare fără ulei
sursă de vid fără conţinut de impurități
kompaktná a spoľahlivá konštrukcia
structură compactă şi fiabilă
instalare şi întreținere uşoară
greutate şi dimensiuni reduse
funcţionare lină, fără vibraţii
exploatare rentabilă

Aplicaţii:

- utilaje tipografice

- industria mediului

- industria alimentară

- transport pneumatic

- automatizări

- industria ambalajelor

- industria lemnului
utilaje tipografice
industria mediului
industria alimentară
transport pneumatic
automatizări
industria ambalajelor
industria lemnului

Principiul:

Principiul de funcționare al pompei de vid cu palete se bazează pe palete rotative. Rotorul (2) este montat într-un stator cilindric (1), excentric, în partea de sus, astfel încât aproape să atingă statorul. Forţa centrifugă împinge paletele (4) spre peretele statorului. Rotația statorului determină modificarea volumului camerelor de compresie (7) dintre două palete şi stator, ceea ce duce la aspirarea gazelor.

princip_lamelova_vyveva_web_579

1) Stator

2) Rotor

3) Palete din carbon

4) Intrare

5) Ieşire

6) Cameră de compresie

Modele	Mulţime (L/min) 50/60Hz	Max. vid (mbar) 50/60Hz	Motor (IP54), 50Hz / 60Hz			Zgomot (dB)	Greu- tate (kg)	racordare pumpe (filet interior)
			Putere	Tensiune	Curent
			(kW)	(V)	(A)
Triplă
RV 33	235/280	840/866	0,30 / 0,37	200-240 ∆ / 345-415 Y	1,5 ∆/ 1 Y	65/70	21	3/4”
RV 53	405/480	860/900	0,70 / 0,75	200-240 ∆ / 345-415 Y	2,5 ∆/ 1,7 Y	66/71	27	3/4”
RV 63	575/685	860/900	1,35 / 1,50	200-240 ∆ / 345-415 Y	4,6 ∆/ 2,3 Y	67/73	36	3/4”
RV 83	1130/1350	880/924	2 / 2,2	200-240 ∆ / 345-415 Y	10,5∆/ 8 Y	72/76	80	1”
