IN-ECO - Air and Vacuum Components - INW Suflantele de vid cu canal lateralAir and Vacuum Componentswww.in-eco.ro

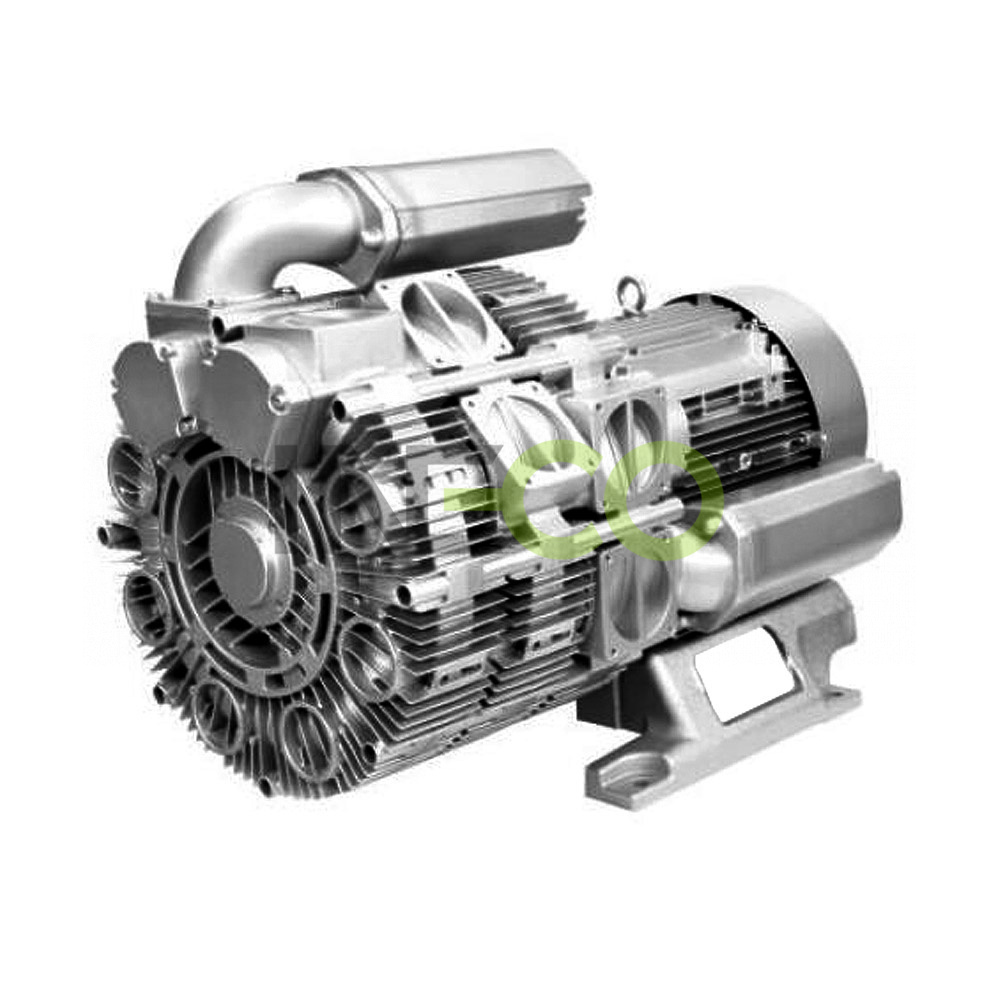

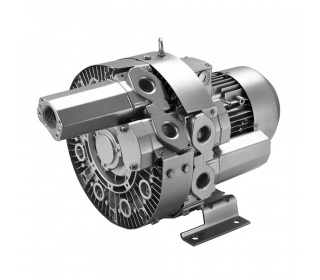

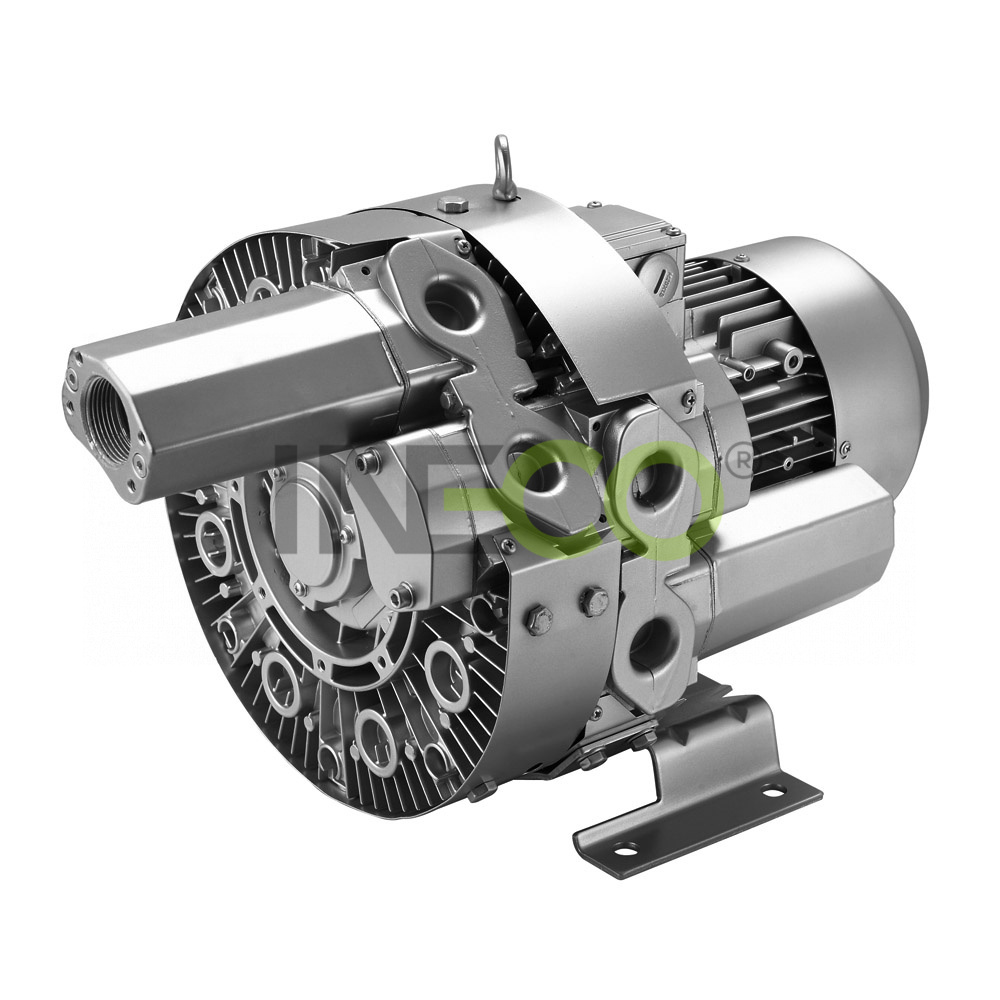

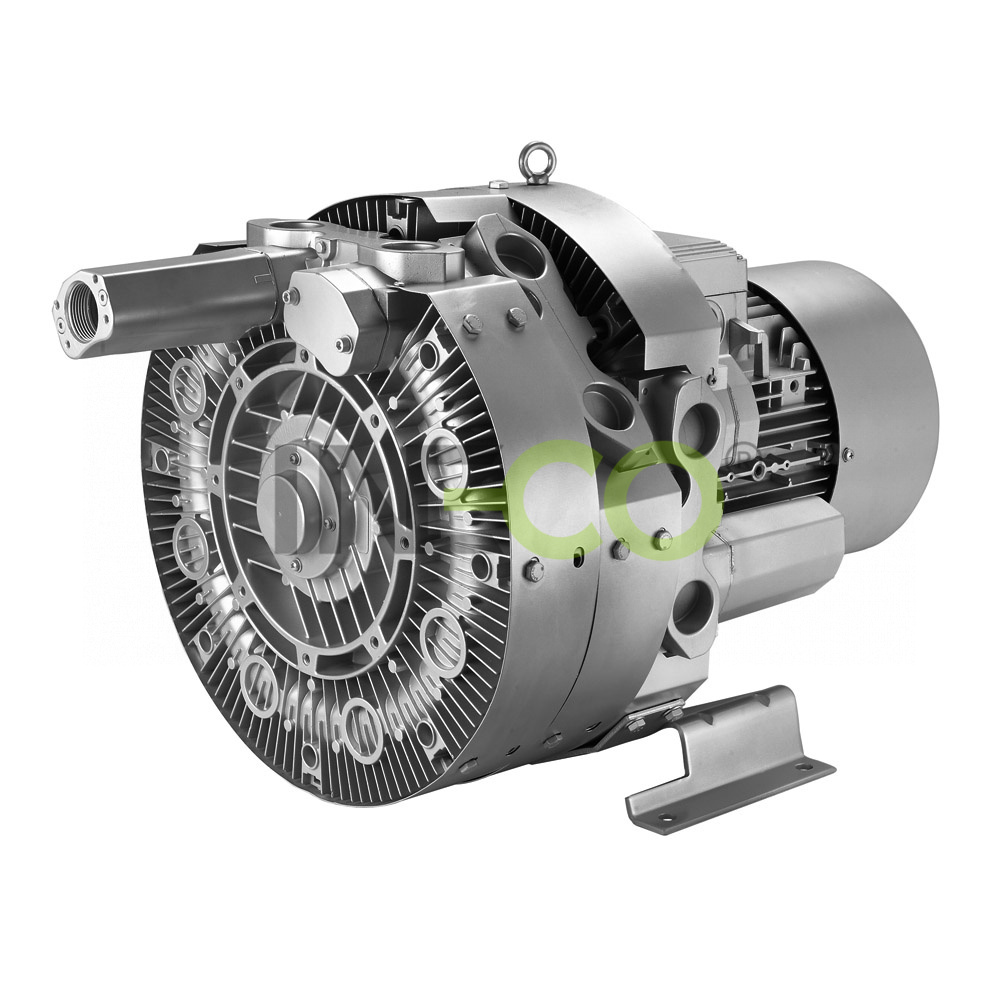

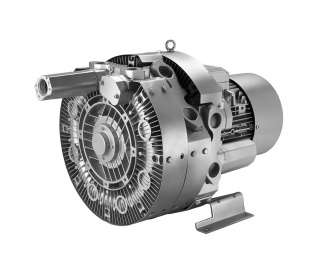

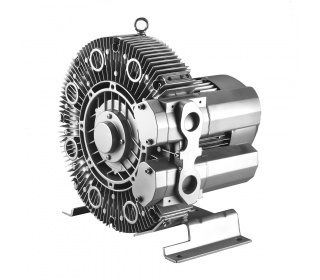

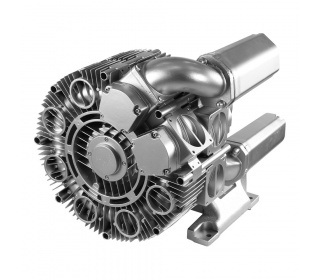

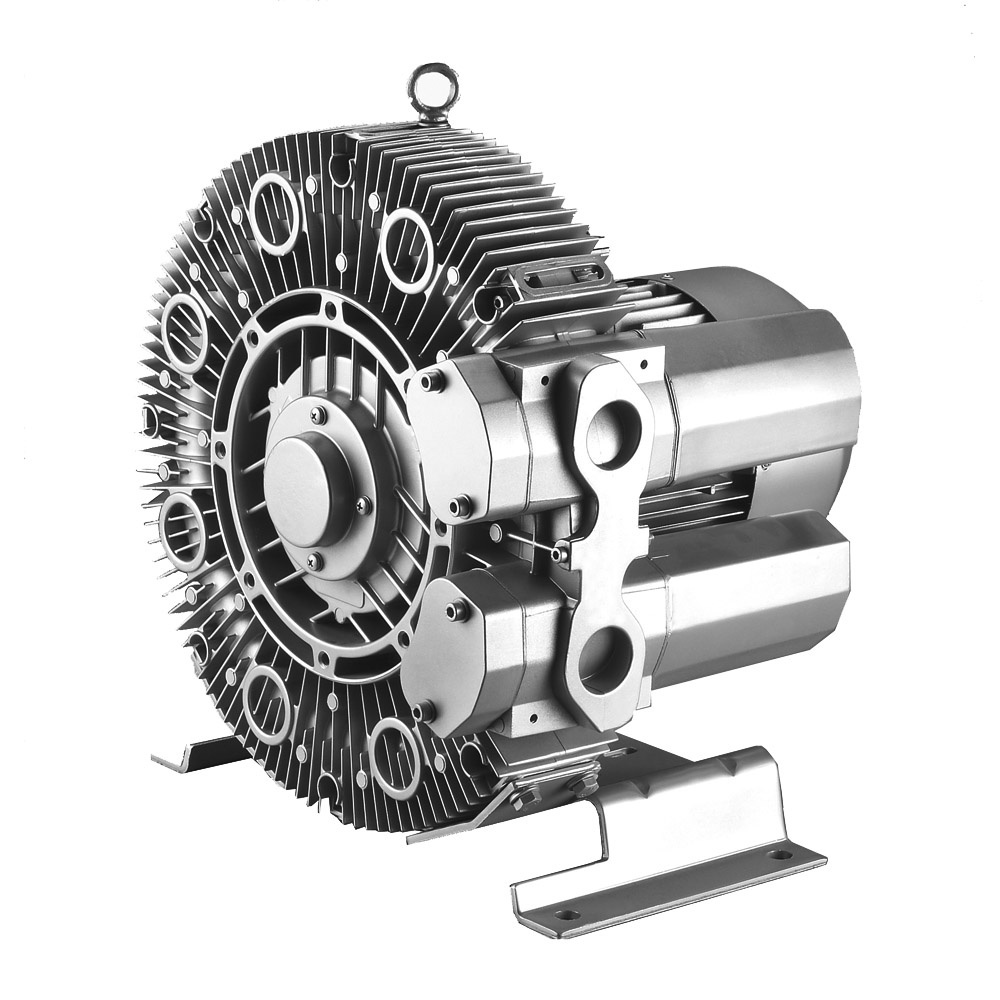

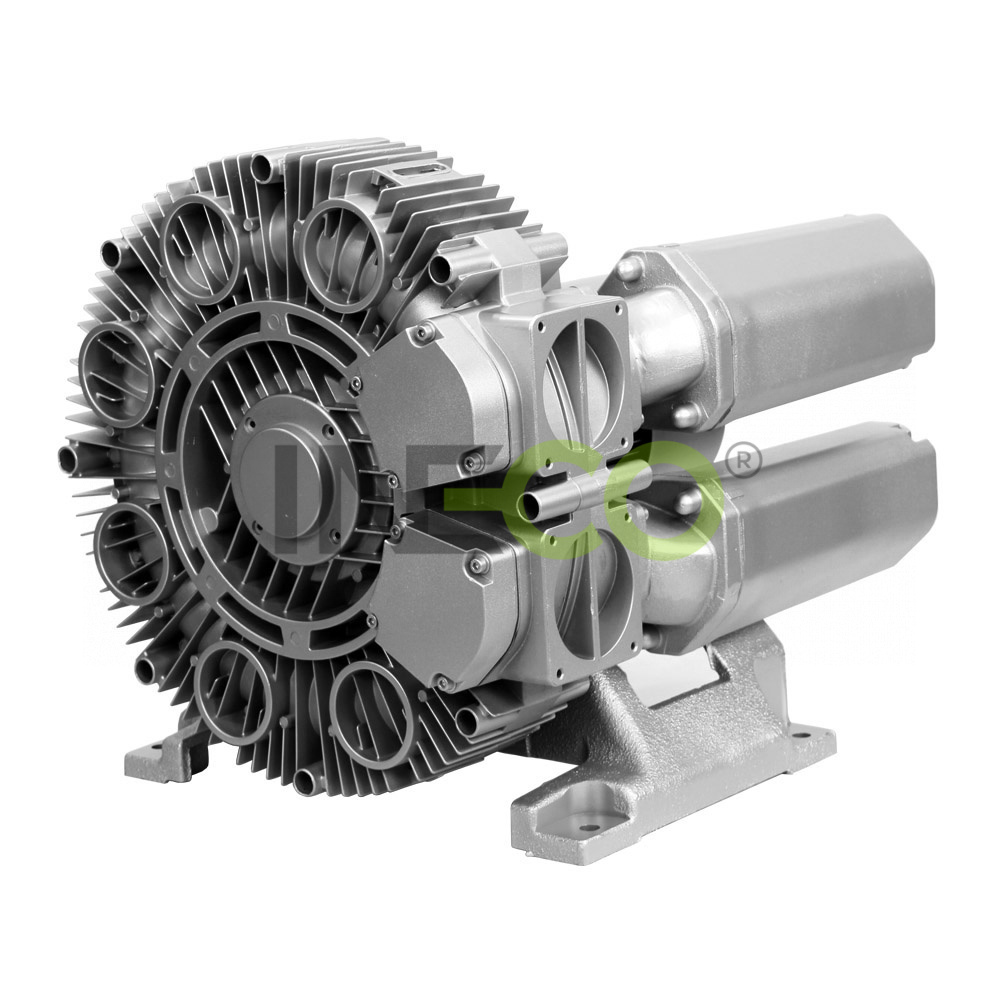

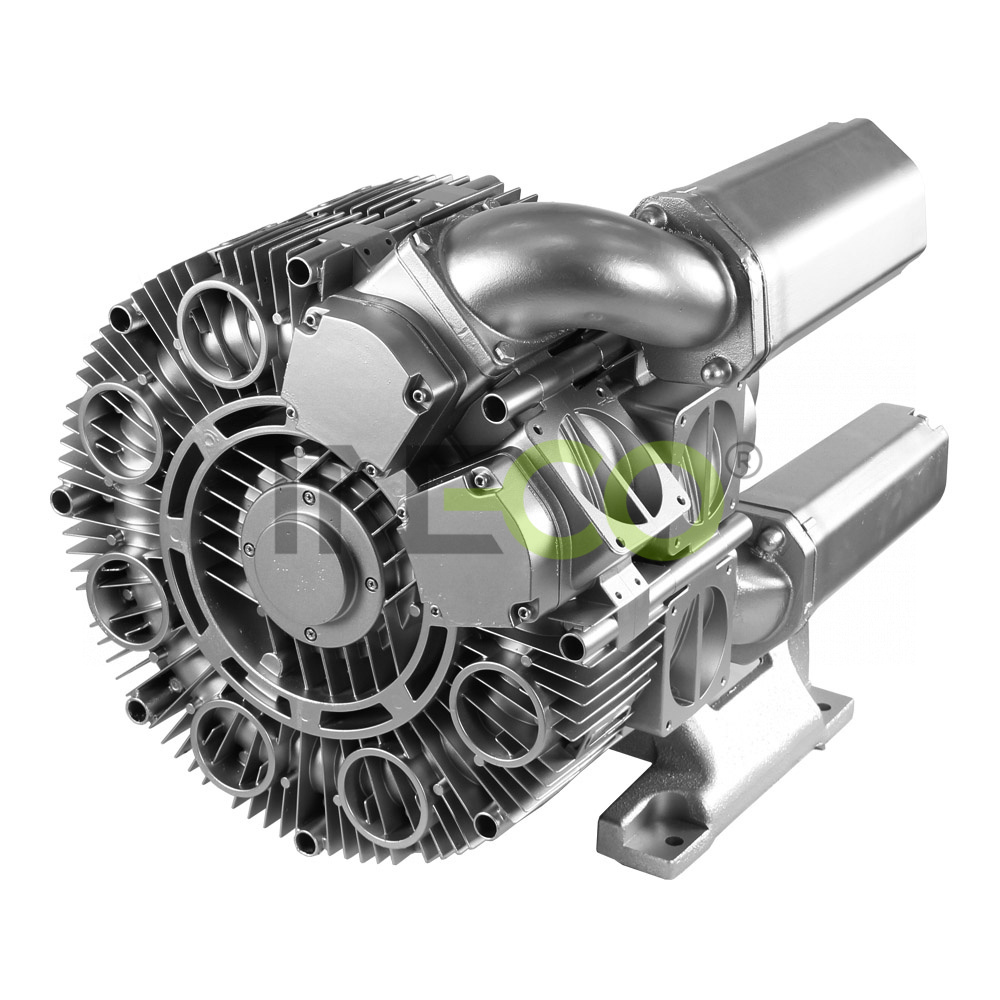

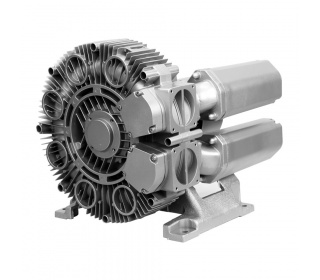

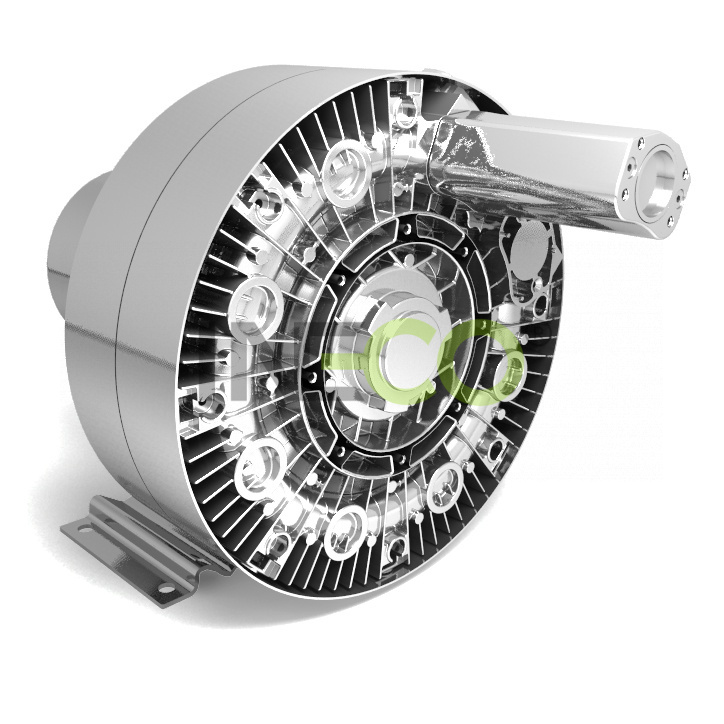

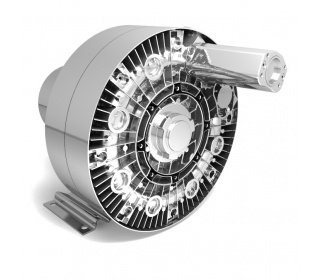

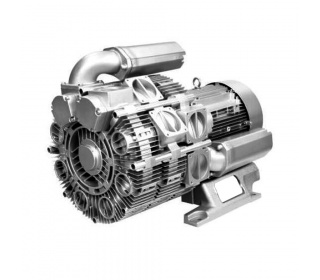

INW De înaltă presiune

Caracteristici:



  • utilizare diversă
  • gamă largă de modele
  • funcţionalitate fără ulei
  • nivel scăzut al zgomotului
  • întreţinere simplă
  • scară largă capacitate de producere
  • piese puţine mobile
  • montare şi demontare uşoară
  • greutate redusă
  • multe accesorii



Utilizare:



  • aerarea în instalaţii de epurare a apelor uzate
  • aspiratoare industriale: fixe sau mobile, filtre de curăţare
  • masaj subacvatic, baie cu bule, coloana cu bule
  • jeturi de aer, proces de uscare
  • sistem pneumatic de transport de făină, grâu, etc.
  • colectarea prafului, jeturi de aer
  • aer poluat provenit din camerele sterile
  • comprimarea termică a vaporilor pentru producerea apei distilate
  • aspirarea deşeurilor produse
  • dispozitiv de aspiraţie
  • transportul pneumatic de praf, pulberi, granule, fibre sintetice, capsule, etc., instalarea în zonele periculoase cu risc de incendiu
  • manipularea arcurilor de aspiraţie, susţinerea foilor de hârtie şi alipirea pieselor prin vid
  • aerarea pescăriilor
  • manipularea materialelor, ambalarea prin transfer termic
  • aspirare praf, susţinerea frunzelor prin aspirare, sistemul gazelor reziduale
  • dezumificarea pereţilor prin vid (pompe)



Principiu:



Gazul este aspirat în interiorul mecanismului prin ştuţul de aspiraţie cu amortizor de zgomot încorporat (1). În canalul lateral (2) rotorul (3) îi transmite viteza sa, iar gazul este, concomitent, împins de forţa centrifugă pe circumferinţa camerei de compresie. Astfel, pe traseul spiralat, gazul este comprimat în mod repetat până la ştuţul de refulare (4), prin care iese afară. În cazul suflantelor cu mai multe trepte gazul trece prin mai multe camere de compresie, amplasate una după alta şi prin aceasta se obţin diferenţe mai mari de presiuni.







princip_postranny_kanal

Model Mulţime
(m3/oră)		 Presiune/
vid (mbar)		 Motor (IP55), 50Hz, (60Hz)*

Zgomot

(dB)

 Greu-
tate

(kg)

 Racordare suflantă
(filet interior)
Putere Tensiune Curent
(kW) (V) (A)
Triplă
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6  Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3  Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6  Y 57 18 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 59 18 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1  Y 59 28 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3  Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 22 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 32 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 38 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 28 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 42 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 52 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 63 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 71
 G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 33 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 51
 G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5  ∆ 68 67
 G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0  ∆ 72 86 G 1¼”
INW HP351 H26 315 270/290
 3
 200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
 50
 G 2 ½”
INW HP351 H37
 315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 85
 G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 90
 G 2 ½”
INW HP352 H26
 320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y  68  68 G 2 ½”
INW HP352 H37
 320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
 69  79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71  90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y  71  127 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72  130 G 2 ½”
INW HP353 H37
320 250/300
4
 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y  69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
  71 93 G 2 ½”
INW HP353 H57
 320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y  71 153 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72 170 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
Unică
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 17 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 32 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 21
 G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 33 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz rugăm să solicitaţi datele



INW Suflantele de vid cu canal lateralSpecificații tehnice (pdf/2MB)



Suflantele/pompele cu o treaptă cu canale laterale INW sunt utilizate ca suflantă sau ca pompă pe parcursul funcţionării continue cu performanţa indicată pe curba de lucru. La dispoziţie sunt motoare standard cu tensiunea de intrare: 50 Hz a 60 Hz. Suflantele/pompele conform clasificării internaţionale au următorul grad de protecţie: IP 54 (protecţie împotriva prafului şi a apei ţâşnitoare).

Motoarele sunt recomandate conform DIN EN 60 034/IEC 34-1 şi a clasei termice F. Dispozitive în trei faze au o toleranţă de + / - 10% la tensiune constantă şi + / - 5% la tensiunea fluctuantă, cele cu o singură fază sunt concepute la o toleranţă de + / - 5%. În cazul în care va fi utilizată pentru funcţionarea continuă doar 90% din presiunea maximă admisă, aceste valori cresc până la +/- 10%. Fluctuaţia frecvenţei are o toleranţă maximă +/- 2%.





Curbe de performanţă

Suflante/pompe cu canal lateral INW De înaltă presiune


Curbe de performanţă Suflante/pompe cu canal lateral INW De înaltă presiune

Curbe de temperaturi

Suflante/pompe cu canal lateral INW De înaltă presiune



Curbe de temperaturi Suflante/pompe cu canal lateral INW De înaltă presiune

Specificaţii dimensionale

Suflante/pompe cu canal lateral INW De înaltă presiune



Specificaţii dimensionale Suflante/pompe cu canal lateral INW De înaltă presiune



Dacă aveţi interes pentru oferta de preţ, vă rugăm să completaţi formularul nostru.

logo_rohs_55

 Suflantele şi pompele INW îndeplinesc condiţiile cuprinse în Directiva 2002/95/ES a Parlamentului European şi a Consiliului din 27. ianuarie 2003. privind utilizarea anumitor substanţe periculoase în echipamentele electrice şi electronice. logo-ce_46

Suflantele şi pompele INW cu canale laterale corespund Directivei pentru utilaje industriale ale Comunităţii Europene (CE).
